Базовые конфигурации VXI систем

Основные базовые конфигурации VXI систем можно разделить на два типа. К первому относятся конфигурации, использующие в качестве управляющей ЭВМ внешний стандартный компьютер к которому подключаются один или несколько каркасов (крейтов) VXI, которые связаны с реальным объектом или процессом и реализуют функции измерения и управления. Второй вариант конфигурации основан на использовании встроенных в VXI-крейт компьютеров, выполняющих также функции командного модуля (контроллера) шины VXI. Тот или иной вариант построения VXI системы имеет свои технические и экономические преимущества и выбирается в зависимости от сложности и размерности задачи автоматизации.

Системы на базе внешего компьютера.

На рынке VXI продукции в настоящее время имеются готовые технические и программные средства для подключения VXI аппаратуры практически к любому современному стандартному компьютеру: РС совместимому (РС AT/386/486/Pentium), IBM PS/2, Macintosh/Power Macintosh, Notebook (PCMCIA), к рабочим станциям: HP PA-RISC/9000, Sun SPARCstation, IBM RISC System/6000, DEC Alpha, DEC VAXstation, DEC MicroVAX. В качестве системного интерфейса связи VXIbus с внешним компьютером могут использоваться:

  последовательные интерфейсы RS-232, RS-422, RS-485;
  приборный интерфейс GP-IB (IEEE-488);
  высокоскоростные параллельные интерфейсы MXI, VXLink.

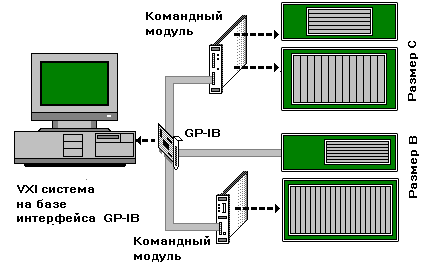

VXI система на базе интерфейса GP-IB

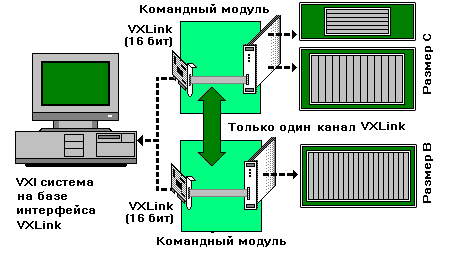

VXI система на базе интерфейса VXLink

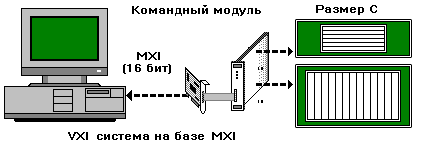

VXI система на базе MXI

С точки зрения пользователя они отличаются скоростью передачи информации, возможностью удаления VXI аппаратуры от компьютера и числом подключаемых крейтов без специальных средств расширения. По производительности последователь-ные интерфейсы могут обеспечить максимальную скорость обмена (RS 485) до 1 200 кбит/с с числом подключаемых крейтов до 20 и удалением их от компьютера до 1 км.

На базе приборного интерфейса GP-IB могут быть построены системы со скоростью передачи информации до 1 000 кбайт/с с числом подключаемых крейтов до 15 и удалением до 20 метров. Для обеспечения высокой скорости обмена информацией в VXI системах используются специальные интерфейсы MXI (Multisystem eXtension Interface) или VXLink, которые имеют аналогичные характеристики: максимальная скорость обмена - 20 Мбайт/с, максимальная длина кабеля - 20 м, число подключаемых крейтов до 8.

Надо отметить, что скоростные возможности этих интерфейсов не означают, что реальная производительность системы будет определяться указанными выше характеристиками. Действительная скорость обмена между компьютером и VXIbus будет зависеть от используемых программных средств, о чем будет сказано ниже.

Системы на базе встроенных компьютеров.

Наиболее высокопроизводительные VXI системы могут быть построены на основе встроенных в крейт компьютеров. В этом случае максимальная теоретически достижимая скорость обработки информации может достигать до 100 Мбайт/с. На рисунке 6 представлены варианты систем на базе крейтов В и С с использованием встроенных компьютеров. Как уже отмечалось, встроенный компьютер в этом случае совмещает функции управляющей ЭВМ и командного модуля шины VXIbus.

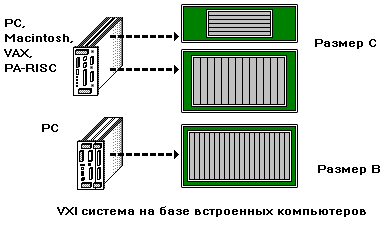

VXI система на базе встроенных компьютеров

Встроенные VXI компьютеры выполняются на различных микропроцессорных платформах и выпускаются в следующих вариантах: РС совместимые - PC AT 386/486 (для крейтов размеров В и С); компьютеры Macintosh 68030/68040, MicroVAX, HP PA-RISC Series 700 (для крейтов размера С). Сравнительная характеристика производительности различных вариантов конфигураций, в зависимости от использумых типов компьютеров и основных межсистемных интерфейсов, приведена на рисунке 7.

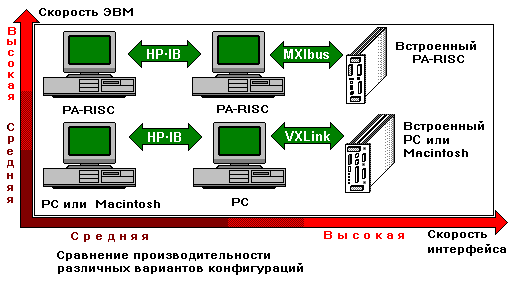

Сравнение производительности различных конфигураций

При построении территориально распределенных VXI систем имеются различные средства организации сетей и удаленных подсистем с использованием стандартной сети Ethernet и последовательных экстендеров GP-IB.
