Стоимость VXI систем.

    Понятно, что когда говорят о достоинствах той или иной системы, то возникает естественный вопрос - во что обходятся покупателю все эти дополнительные преимущества? Существует достаточно устойчивое мнение, что VXI - это дорого. Для того, чтобы подтвердить или опровергнуть такое утверждение, необходимо договориться, как и с чем сравнивать стоимость VXI систем. В ряде случаев VXI может обеспечить в совокупности такие технические характеристики, которые не достижимы для других технических решений. С другой стороны, для целого класса задач VXI аппаратура является избыточной и экономически нецеле-сообразной.Тем не менее, если сравнить VXI с системами, построенными на основе цифровых приборов, соответствующих по классу VXI аппаратуре, то, при сохранении технических характеристик, VXIbus дает экономию стоимости в 1,5 - 2 раза, снижение энергопотребления в 2 - 3 раза и уменьшение массы и габаритов в 3 - 5 раз.

    В классе магистрально-модульных систем VXIbus по функциональным возможностям, энергетическим и массогабаритным показателям сопоставим с другими магистрально-модульными системами (ММС) (CAMAC, Multibus, VME и т.п.), но имеет более совершенные технические характеристики. Чтобы сравнить стоимостные показатели VXIbus и аналогичных ММС, необходимо иметь в виду, что применяемая часто оценка "средняя стоимость канала" не всегда правомерна, не очень корректна и носит весьма приблизительный характер. Она не учитывает, например, общего числа каналов и их соотношения (аналоговых, цифровых, частотных и др.), технические характеристики каналов (точность,помехозащищенность, скорость ...), требуются или нет дополнительные блоки согласования сигналов между объектом и ММС. Известно, что наиболее дорогими являются каналы ввода аналоговых сигналов малого уровня (единицы - десятки микровольт) и каналы быстрого ввода аналоговых сигналов (десятки и сотни мегагерц). Поэтому, можно предположить, что стоимость системы, включающей только такие каналы будет являться оценкой сверху для любой ММС.

    Если использовать этот принцип, то для VXI системы на 100 каналов при измерении сигналов с термопар (без дополнительных усилителей) со скоростью до 13 KHz, цена VXI аппаратуры будет определяться стоимостью 80 -100 $ на канал. Стоимость канала в VXI системе на ввод 400 - 500 аналоговых сигналов со скоростью до 100 KHz с программируемыми фильтрами и усилителями составит 120 - 160 $. В системах с регистрацией быстроменяющихся аналоговых сигналов (до 20 MHz) с числом каналов 10 и возможностью FFT обработки в процессе измерений, цена канала может составить от 7 000 до 10 000 $. Эти оценки дают некоторое представление о верхних границах стоимости VXI оборудования, необходимого для создания систем различного уровня и класса.

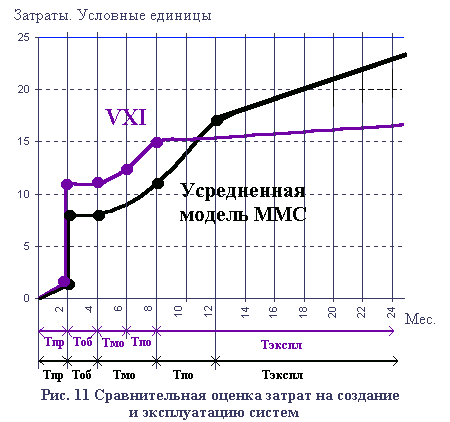

    Однако, полные затраты на создание системы не исчерпываются лишь стоимостью оборудования, поэтому необходимо учитывать и степень проработанности ММС с точки зрения простоты ее освоения разработчиком и пользователем. Этот фактор имеет существенное влияние на стоимость отдельных этапов создания системы "под ключ". В этом смысле VXI технологии имеют значительные резервы для экономии. Интересный сравнительный анализ затрат при создании системы "под ключ" для VXI и некоторой усредненной современной ММС провели эксперты фирмы Hewlett-Packard. На рис.11 представлены два графика (VXI и "усредненная" ММС) затрат (в условных единицах) на создание систем, идентичных по своим техническим и функциональным возможностям.

Сравнительная оценка затрат на создание магистрально-модульных систем
Сравнительная оценка затрат на создание измерительных систем

Здесь введены следующие условные обозначения основных этапов:
Тпр - время на разработку проекта системы;
Тоб - время на поставку оборудования;
Тмо - время на разработку программного обеспечения;
Тпо - время на пуско-отладочные работы;
Тэкспл - гарантийный срок эксплуатации.

    Принято, что время разработки проекта и срок поставки оборудования примерно совпадают у обоих вариантов. Из диаграммы видно, что при более высокой стоимости оборудования, но за счет экономии временных и финансовых затрат на последних этапах внедрения, вариант VXI системы к концу гарантийного срока (3 года) может иметь некоторое преимущество.
