VXI и PXI. Сравнительный анализ.

    С введением стандарта PXI многие пользователи стандарта VXI задались вопросом о дальнейшей судьбе VXI-систем, модулей, проектов. Создалось ошибочное представление о замене VXI-технологии новой прогрессивной технологией. С помощью сравнительной характеристики попробуем понять, что общего есть у двух стандартов, и в чем отличия между ними.

   Производительность.

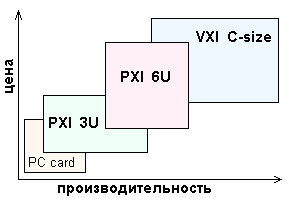

На рисунке схематично представлена зависимость цены от производительности для PXI и VXI. В целом, VXI-системы имеют большую производительность при более высокой цене, однако некоторые PXI продукты в действительности могут работать не хуже VXI -систем.

Сравнительная характеристика VXI & PXI

    Технические характеристики
Все модули PXI и VXI проектируются по технологии Plug&Play. Аналогичная открытая технология используется во всех РС компьютерах. Общесистемная часть PXI стандарта проработана прекрасно и в ней учтены все необходимые требования, которые предъявляются к измерительным системам. Однако, PXI модули имеют весьма посредственные характеристики, больше свойственные компьютерным приборам, чем профессиональным измерительным комплексам. VXI-системы меньше зависят от шумов и более ориентированы на решение высокоточных задач.

    Размеры
PXI-слоты имеют меньшие размеры. Стандарт PXI изначально предназначался для построения минисистем, и именно первые PXI системы оказались построены в евростандарте 3U (размер платы 100х160 мм). Однако полезная площадь модульных приборов на которой можно разместить исполнительные модули в 6 местном VXI крейте в среднем более чем в 3,5 раза превышает площадь исполнительных модулей размещаемых в 8 слотах PXI 3U крейта

    Номенклатура модулей
Небольшое число модулей PXI, созданных в основном National Instruments, решает очень ограниченный круг задач. Многие известные VXI-продукты и технологии, необходимые даже при построении несложных систем, просто недоступны в PXI, что создает реальные и зачастую непреодолимые трудности у разработчиков PXI-систем. PXI-модулей на данный момент насчитывается не более 50, в то время как VXI-модулей известно около двух тысяч. Правда, благодаря совместимости PXI с Compact PCI любые модули в стандарте CPCI работают в крейтах PXI без дополнительных изменений.

    Цена
Обе технологии требуют весьма значительных вложений. В среднем цена PXI-модулей ниже, что определяется одной из идей стандарта - дешевизной исполнительных приборов.
Необходимо однако иметь в виду, что за последние пять лет цены VXI снизились на 20-25%. Массовое внедрение технологий VXI позволит продолжить снижение цен. Активная маркетинговая политика 2000-2001 года ряда крупных компаний предусматривает выравнивание стоимости VXI и PXI систем с приблизительно равными характеристиками.

    Cовместимость с другими стандартами
Совместимость VXI и PXI с другими стандартами определяется историей их возникновения.
Стандарт VXI (Vme eXtention for Instrumentation) появился в 1987 году как расширение VME.
Стандарт PXI (Pci eXtention for Instrumentation) разработан фирмой National Instruments и представлен в 1997 году как расширение быстро развивающегося в последнее время стандарта CompactPCI.
Оба стандарта ориентированы на проведение измерений.
Практически, если VXI - это объединение VME и GPIB, то PXI - это объединение PCI и GPIB

    Техническая поддержка
Опасения ряда пользователея, что VXI -системы не получат своего развития или технической поддержки c развитием PXI не оправданы. На данный момент архитектура VXI является основной так, как GPIB 10-12 лет назад, когда VXI впервые был представлен. GPIB существует до сих пор, и с VXI будет так же, вместе с PXI или без него. Если компания сделала вложения в технологии VXI, то нет никакой необходимости отказываться от них в пользу PXI, хотя PXI - отличная платформа.

    Резюме
Каждый из стандартов PXI и VXI предлагает комплексное решение для инженеров и ученых, создающих информационно-измерительные системы. Однако каждый из стандартов наиболее полно решает свои специфические задачи. Сектора рынка, охватываемые VXI и PXI, перекрываются лишь частично. В настоящее время PXI и VXI стремятся занять разные ниши на рынке технологий.
VXI больше подходит для построения сложных или точных измерительных комплексов, зато PXI дешевле при менее привлекательных технических характеристиках и ограниченном выборе модулей.
При этом реальна возможность использования как VXI, так и PXI в одной системе с помощью стандарта MXI. Такое решение зачастую оказывается оправданным для реализации некоторых многоплановых проектов.

В подготовке статьи использованы материалы VXI & PXI Newsletter, Volume 12 Issue 2 Dec2000/Jan2001
