Система пожаротушения на базе Novec™ 1230: стоимость, принцип работы

Думается, что с утверждением, гласящим, что пожаротушение должно быть доступным, никто спорить не будет. Так вот – системы, использующие «чистый» газ Novec™1230 для тушения пожаров, являются выгодными по целому ряду причин. Остановимся на них поподробнее.

Итак, несомненным плюсами таких систем с экономической точки зрения является, что:

- они выполняются интегрированными в уже функционирующий трубопровод, прежде использующийся, скажем, под хладоны (что избавляет от необходимости прокладки нового, а это несомненная экономия);

- подобные системы не требуют большого количества баллонов, называемых также модулями, для качественного монтажа, поскольку газ Novec™1230 из всех официально разрешённых для пожаротушения газов обладает наименьшей массой вещества, необходимой и достаточной для качественного и эффективного тушения пожаров. Данный фактор делает монтаж систем пожаротушения не только очень простым, но и довольно дешёвым, а также таким образом высвобождаются свободные площади на защищаемом объекте;

- ну и наконец, отметим, что баллоны (то есть модули) могут быть самых разных объёмов, иными словами, системы пожаротушения с Novec™1230 обладают достаточно гибкой линейкой оборудования.

Последний пункт требует к себе более пристального внимания. Как известно, стоимость установок газового пожаротушения (да и не только их, по правде говоря) во многом зависит от площади помещения, защищаемого данной установкой. Однако в случае с системами пожаротушения, использующими Novec™1230, рост цены происходит не равномерно в прямой зависимости от увеличения площади, а скачкообразно. Каждый новый скачок обозначает переход на более крупный (или если можно так выразиться вместительный) модуль. Именно поэтому наличие баллонов разных объёмов является таким несомненным плюсом и оказывает серьёзное влияние на экономичность установки в целом.

Для сравнения - установки, работающие с углекислым газом, используют абсолютно идентичные баллоны. Подобный подход крайне невыгоден и приводит к высокой стоимости систем защиты для помещений, обладающих малыми размерами.

Установки для пожаротушения с Novec™1230 могут быть оснащены баллонами следующих объёмов – 8, 16, 32, 52, 106, 147 и 180 литров.

Кроме того, хочется отметить, что насадки, используемые в рассматриваемых установках, имеют заметно более широкий радиус действия. Так, если сравнивать площади, защищаемые хладоном серии 125 и Novec™ 1230, то у последнего она будет примерно в четыре раза больше!

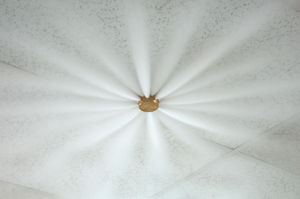

Срабатывание системы выпуска огнетушащего вещества Novec 1230

Конечно, нельзя пройти мимо принципа действия рассматриваемой здесь системы пожаротушения.

Итак, она состоит из модулей с газовым огнетушащим веществом (сокращённо ГОТВ), которые подключены к единому трубопроводу, на который со стороны защищаемого помещения устанавливаются специальные насадки.

Вышеупомянутый модель – это баллон с ГОТВ, содержащегося в жидкой фазе, и запорно-пусковое устройство (сокращённо ЗПУ).

Баллоны наполнены не только самим газом Novec™ 1230, но и специальным газом-вытеснителем азота, обладающим точкой росы в районе -55°. При достижении температуры в 20°C, давление в баллоне возрастает до вполне рабочих 24,8 бар.

Назначение ЗПУ состоит в управлении потока выпускаемого газа. Это устройство может иметь одно или несколько пусковых устройств различных типов. Возможны варианты с пневматическим, ручным и соленоидным приводами.

Модули объединяются друг с другом и подключаются к магистрали при помощи специального коллектора.

Во время запуска системы после срабатывания ЗПУ газ подаётся через трубопровод на насадки, переходя в газовую фазу и распыляясь по поверхности защищаемого помещения.

Напоследок отметим, что, несмотря на то, что в ходе тестовых испытаний было установлено, что система может работать в температурном диапазоне -20°С – +50°C, предпочтительным и рекомендуемым является использование оборудование практически в том же диапазоне, но без захода в минусовые температуры.


Подробная информация об огнетушещем веществе Novec 1230 и системах пожаротушения на базе этого ГОТВ:
Novec 1230 - эффективное и экологичное пожаротушение XXI века
